向他人传达数据含义的最有效方法之一是直观地描述数据。在 PTC Mathcad 中，XY 图几十年来一直是可靠的主力。在 Mathcad Prime 5 中，引入了图表组件，允许您创建可发布的图表。那么您应该使用哪一个呢？为了帮助您了解哪种选择适合您，让我们比较和对比 XY 图和图表组件中的功能。

他们的共同点

如果您正在创建图表，某些功能对于 XY 图和图表组件来说是通用的。这些包括：

• 在同一张图表上显示多条轨迹
•
• 对坐标区应用线性和对数缩放
•
• 控制迹线的显示，包括颜色、粗细、线型和符号
•
• 切换刻度标记和刻度标记值的显示
•

XY 图的独特之处

XY 图在三个方面比图表组件略胜一筹：

• XY 图具有可添加到图中的水平和垂直标记。这些标记显示线的值。在图表组件中，您可以添加具有常量值的 X 轴和 Y 轴表达式来模拟标记，但它们不显示值。
•
• XY 图中轨迹表达式具有单位持有者，可让您轻松更改轨迹的单位集以及缩放值。（在图表组件中，您可以将轴表达式除以所需的单位集。）
•
• 图表组件支持散点图 / 线图 / 面积图和柱状图。（根据您的样式设置，您可以同时显示散点图、线图和面积图。）XY 图有八种类型：线图、柱状图（垂直）、条形图（水平）、茎图、瀑布图、误差图、箱线图和轨迹图。
•

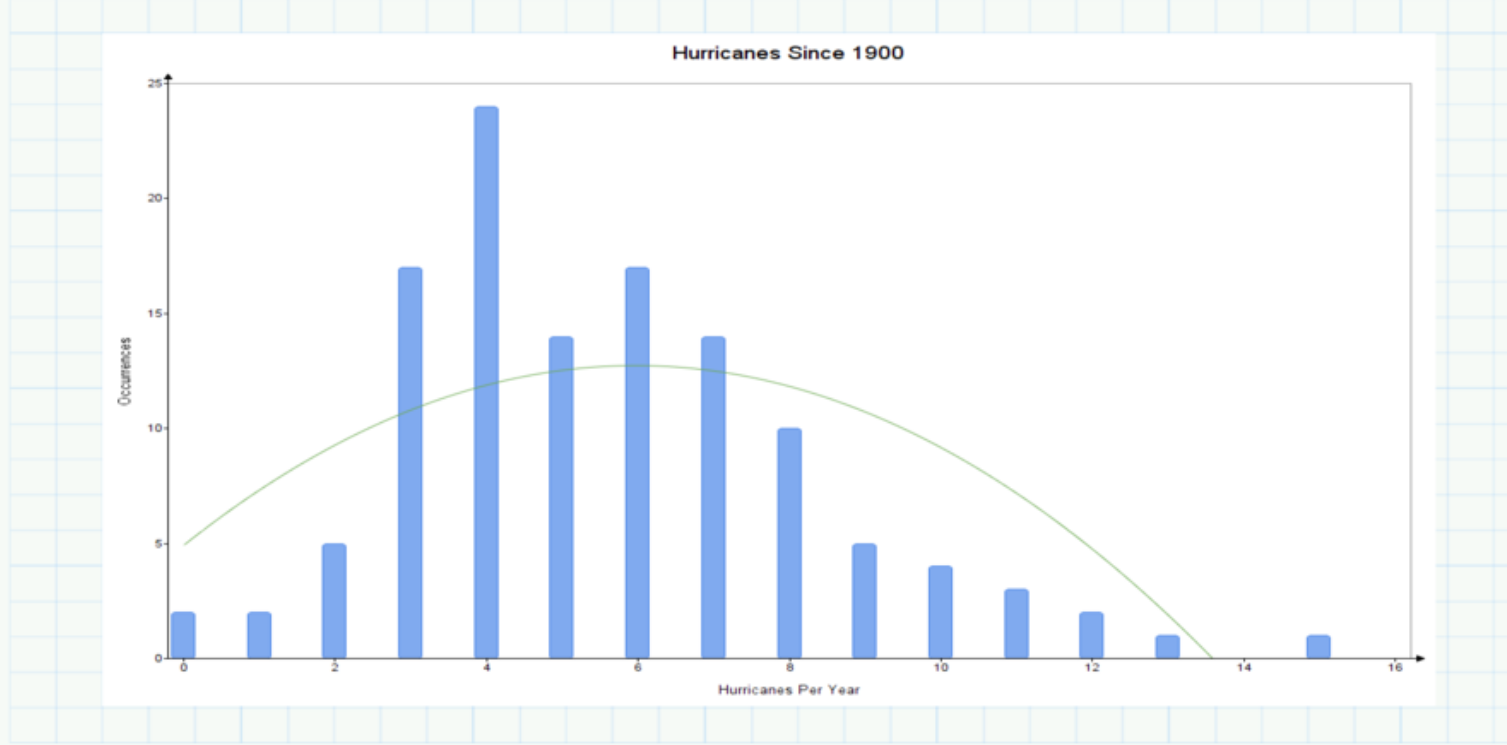

图表组件有何不同

由于图表组件是专门为视觉震撼的图表而创建的，因此它有更多选项可以让您的结果更加美观：

• 您可以定义图表的标题并控制其位置（上方、下方、顶部、底部或中间）和对齐方式（左侧、中间或中间）
•
• 您可以更改每条轨迹的标签，使其与变量的名称不同
•
• 这些轨迹名称出现在图例中。您可以控制此图例的位置和列数。
•
• 您可以完全控制图表中的文本格式。不同的元素（例如图表标题、轴标题、图例）可以具有不同的格式。
•
• 图表组件对图表背景、图表边框、绘图区和绘图边框的颜色有单独的控件。图表背景和绘图区可以采用纯色或渐变色。XY 绘图仅支持绘图背景的颜色，有三种选择：纸张颜色、透明或白色。
•
• 您可以在 X 轴和 Y 轴上显示各种不同颜色、粗细和样式的主网格线和次网格线（例如，线、点、虚线、交替的点和虚线等）。
•
• 图表组件可以有次网格线。您可以控制每个主刻度上的次刻度数。
•
• 图表组件具有预定义模板，可以快速选择标准轨迹样式、轴样式和图表布局（标题和图例）。
•
• 图像可以导出为标准文件格式，如 PNG、JPEG、GIF、BMP、SVG（可缩放矢量图形）和 PDF。
•

除了所有这些对图表外观的出色控制之外，图表组件还有一个与 XY 图不同的优势：第二个 Y 轴。当在同一张图上绘制不同的轨迹时，这是一个巨大的区别。

您应该选择哪一个？

如果您不打算共享您的工作或应用重要格式，或者需要特殊轨迹（如条形图、茎线图、误差图或框线图），则 XY 图非常适合。但是，当您想要执行以下操作时，您应该使用图表组件：

• 与他人分享你的工作
•
• 使用第二个 Y 轴、网格线或小刻度
•
• 导出图表以供其他应用程序使用
•

记录您的计算应该是您的工程计算的重要组成部分，XY 图和图表组件都可以提升您的工作表。
